H3C华三交换机IRF典型配置(LACP MAD检测方式)|华三代理商

1. 组网需求

由于公司人员激增，接入层H3C交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。

2. 组网图

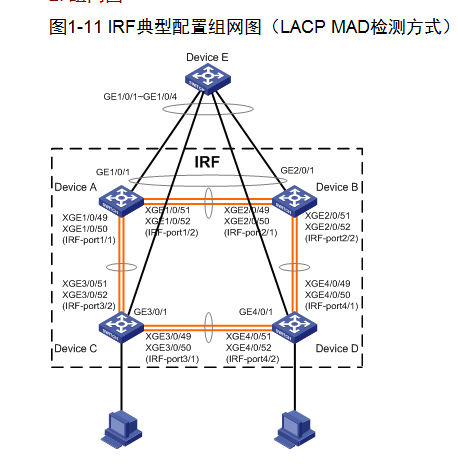

图1-11 H3C华三交换机IRF典型配置组网图（LACP MAD检测方式）

3. 配置思路

Device A提供的接入端口数目已经不能满足网络需求，需要另外增加三台设备Device B、Device C和Device D。

鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在四台设备上配置IRF功能）。

为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device E，支持LACP协议，所以我们采用LACP MAD检测。

为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
