H3C华三交换机IRF典型配置(ARP MAD检测方式)|华三代理商

1. 组网需求

由于网络规模迅速扩大，当前中心H3C交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高三倍，并要求网络易管理、易维护。

2. 组网图

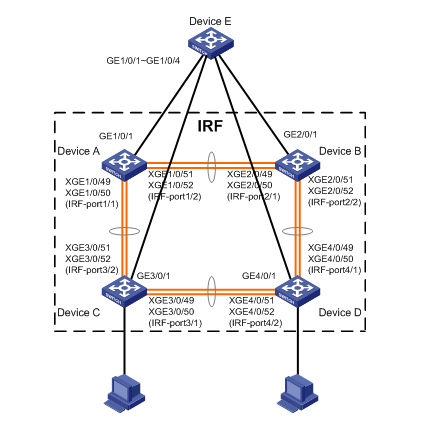

图1-12 IRF典型配置组网图（ARP MAD检测方式）

3. 配置思路

Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高三倍，需要另外增加三台华三交换机设备Device B、Device C和Device D。

鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在四台设备上配置IRF功能），每台成员设备与上层设备Device E之间均有一条上行链路连接。

为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。本例中我们采用ARP MAD检测方式来监测IRF的状态，复用上行链路传递ARP MAD报文。为防止环路发生，在IRF和Device E上启用生成树功能。

为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
